Контактная сварка

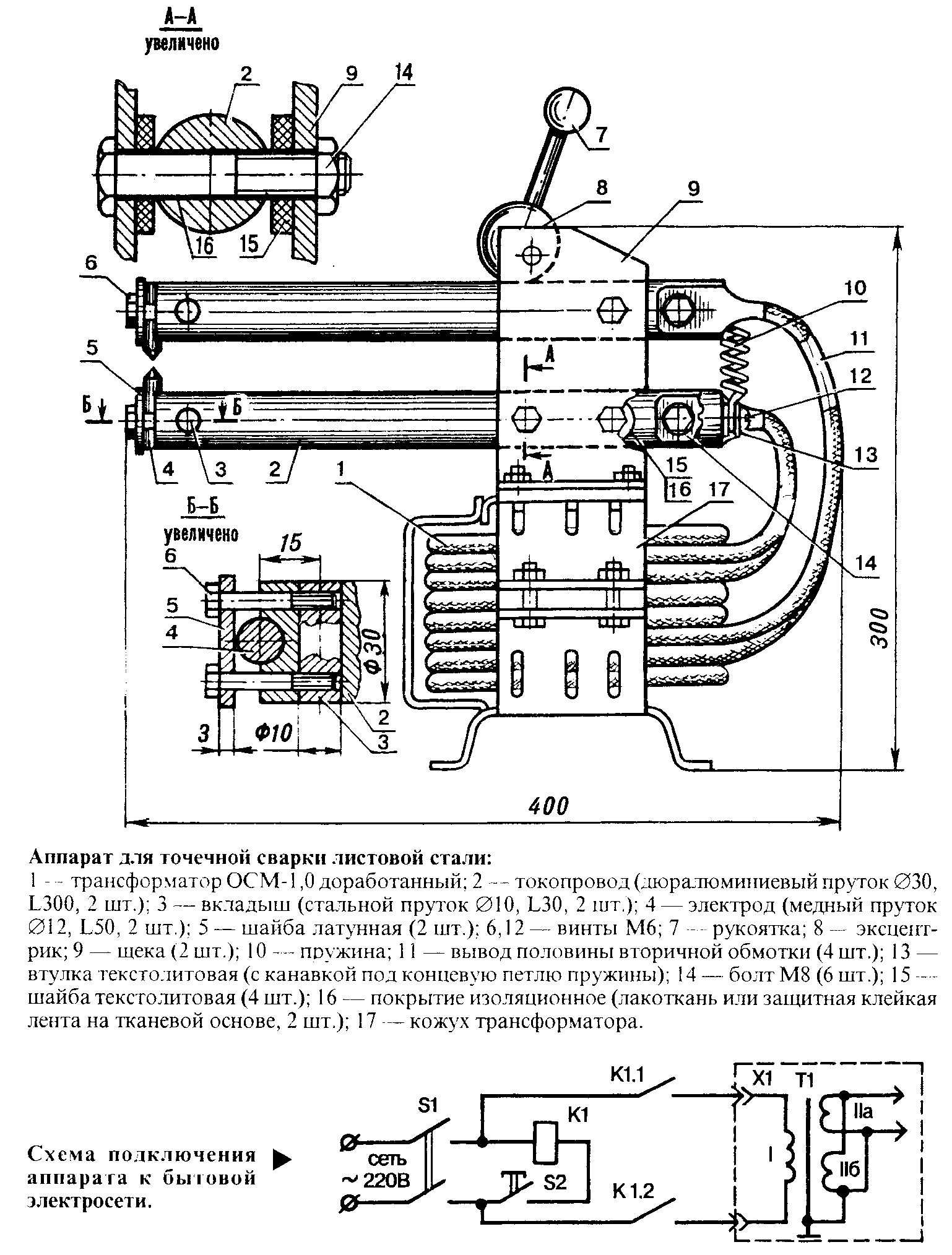

Предлагаемый аппарат точечной сварки позволяет надежно соединять листовую сталь толщиной до 3 мм, что более чем достаточно для домашних нужд или мелкой мастерской. Регулировка величины тока не предусмотрена. Ход сварки определяется временем нагрева (то есть прохождением тока) и контролируется либо визуально (по цвету), либо с помощью реле времени, диапазон выдержки у которого 0,5-5с. В качестве базового трансформатора используется серийный ОСМ-1,0 мощностью 1кВ? А. Первичную обмотку у него желательно оставить без каких-либо изменений (хотя при необходимости можно и перемотать, ведь здесь всего 200 витков ПЭВ2-1,9). А вот вторичную лучше заменить на более продуктивную, выполняемую проводом ПВЗ-50 – две трехвитковые части,
включенные параллельно, чтобы общее их сечение составляло 100мм2. Держатели электродов рекомендую изготовить из дюралюминиевого прутка диаметром 30 мм. Причем нижний, как показала практика, лучше сделать неподвижным, изолированным от щечек текстолитовыми
шайбами, а от крепежных болтов М8 – лакотканью или защитной клейкой лентой на хлопчатобумажной основе. Сами электроды советую использовать медные, иаметром 12 мм, закрепляя их в держателях при помощи прямоугольной латунной шайбы и двух винтов М6, для
которых в специальных стальных вкладышах предусмотрительно выполнена соответствующая
резьба. В исходном положении держатели с электродами разведены пружиной с подходящими габаритами (например от старой кровати раскладушки). Но надо сделать так, чтобы пружина не создавала короткого замыкания на выводах вторичной обмотки во время работы сварочного трансформатора. Одним из вполне приемлимых технических решений является, в частности, вариант с применением разделительной пластмассовой втулки, закрепленной в торце неподвижного
держателя электрода винтом М6. Нижний конец пружины электрически изолирован от всех остальных деталей сварочника при любых, даже самых невероятных ситуациях. Подсоединять сварочный аппарат к сети желательно по хорошо зарекомендовавшей себя принципиальной электрической схеме (см. чертеж) через автоматический 20-амперный выключатель. На такой же
(как минимум!) ток должен быть расчитан и электросчетчик. Ну а непосредственное управление
сварочником - с помощью магнитного пускателя К1, включаемого педалью с кнопкой S2 типа грибок. Корпус и вторичную обмотку трансформатора необходимо заземлить. Включать и выключать такой сварочник надо только при сжатых электродах. Несоблюдение этого простого правила грозит возникновением интенсивного искрения, что приводит к подгоранию электродов с
крайне нежелательными последствиями. И еще один, выверенный практикой совет. Так как принудительное охлаждение не предусмотрено ни для трансформатора, ни для токопроводов и электродов, то во время сварки следует постоянно следить за температурным режимом. По мере необходимости делать перерывы в работе, но ни в коем случае не допускать перегрева аппаратуры.
